一、產品概述

    BA型泵系列單級單吸懸臂式離心泵，供吸送清水及物理化學性質類似于水的液體之用。

本型泵揚程在8-93米時，流量為4.5—360米³／時，液體的最高溫度不得超過80℃，適合于工廠、礦山、城市給水和農田灌溉等用。

二、結構說明

    BA型泵的主要另件有：泵體(1)；泵蓋(2)；葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

圖1表示BA型水泵的縱剖面結構圖，軸的兩端以單列向心球軸承支承，用稀油潤滑。

圖2代表16種BA型泵的外形圖，圖3是BA型泵的安裝圖，BA型泵的外形尺寸和安裝尺寸附列于后面。

泵體(1)為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。

泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。

葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但11／2BA-6，2BA-6，2BA-9，3BA-9，3BA-13，4BA-18，4BA-25，葉輪沒有鉆孔，依靠軸承承受軸向力，制造時，經過靜平衡試驗。

軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。

托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。

填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。

水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時，必須注意電機與水泵的軸在同一條中心線上。

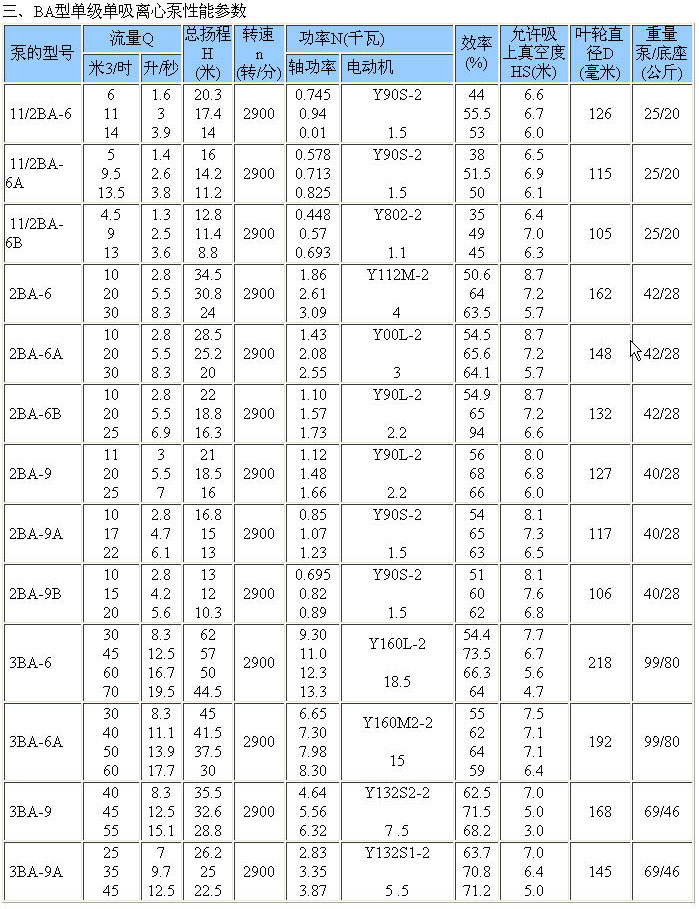

三、BA型單級單吸離心泵性能參數
